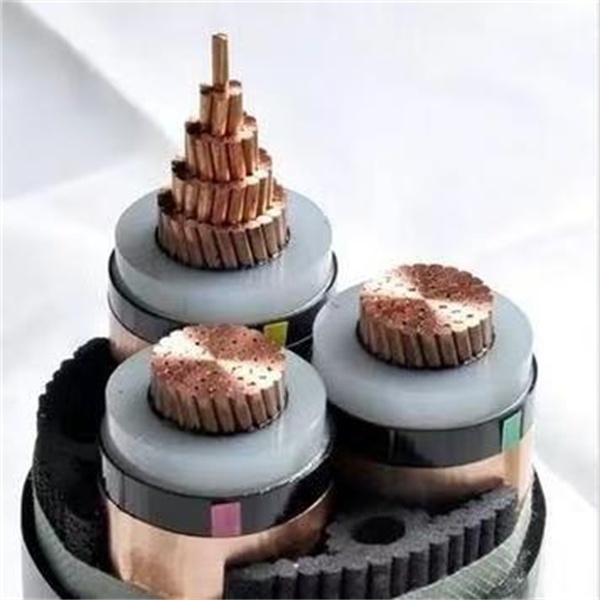

电力电缆内部采用多层复合结构，由内向外依次组合，不同类型电缆结构有增减。高压电缆结构完整；低压电缆一般不设置内外半导电屏蔽与金属屏蔽层。

导体电缆最内层，负责传输电能，材质多为铜或铝。由多根细丝绞合而成，提升柔软度，减小电场尖端凸起；大截面电缆采用多层绞合。

内半导电屏蔽层（高压电缆独有）包裹在导体外面，半导电高分子材料。填平导体表面微小毛刺，让电场均匀分布，避免局部电场集中击穿绝缘。

主绝缘层电缆核心绝缘部分，常用 XLPE 交联聚乙烯。隔离带电导体，承受额定电压，阻止漏电。电压等级越高，绝缘厚度越大。

外半导电屏蔽层（高压电缆独有）紧贴主绝缘外侧，和内屏蔽配套，平滑绝缘层外表面电场，消除界面气隙，降低局部放电风险。

金属屏蔽层一般为铜带绕包或者铜丝编织。钳制电场，短路故障时传导故障电流，运行时需要可靠接地。普通低压动力电缆无此层。

阻水层（高压直埋电缆选用）由阻水带、阻水纱缠绕构成。一旦外护套破损，阻挡水分进入绝缘，防止高压电缆产生水树老化。普通低压电缆一般没有。

成缆填充与包带（多芯电缆）多根绝缘线芯绞合在一起，空隙填入填充材料，使整体外形圆整，外层再绕包包带固定。单芯电缆不需要填充成缆。

铠装层（按需配置）钢带或者铝带螺旋绕包，提供机械防护。用于直埋、电缆井、鼠害严重区域，抵御挤压、冲击；桥架室内明敷电缆通常不加铠装。

外护套最外层保护壳，材料为 PE、PVC 等。保护内部所有结构，隔绝水汽、土壤、油污、紫外线，防止腐蚀和机械损伤。
